Code défaut B132B : défaut retour relais — Causes et solutions

Le code défaut B132B est un code enregistré dans le BSI (Boîtier de Servitude Intelligent) des véhicules PSA/Stellantis. Il signale un problème de retour d’information entre le BPGA et le BSI concernant l’état du relais principal d’alimentation. En d’autres termes, le BSI ne reçoit pas correctement le signal de confirmation du BPGA indiquant que le relais s’est ouvert ou fermé comme demandé.

Ce code est souvent rencontré en association avec le B1624, mais il peut également apparaître seul. Lorsqu’il est isolé, il peut indiquer un problème de connectique plutôt qu’un BPGA défectueux, ce qui en fait un code dont l’interprétation nécessite une analyse plus nuancée. Cet article détaille les différents scénarios possibles et vous guide dans le diagnostic et la réparation.

Que signifie le code B132B ?

Le fonctionnement normal du système BPGA-BSI repose sur une communication bidirectionnelle. Lorsque le BSI envoie un ordre au BPGA (ouvrir ou fermer le relais principal), le BPGA exécute l’ordre puis renvoie un signal de retour (aussi appelé « feedback » ou « signal de confirmation ») au BSI pour confirmer que l’action a bien été réalisée. Ce mécanisme de contrôle permet au BSI de vérifier que le relais est bien dans l’état attendu.

Le code B132B est enregistré lorsque ce signal de retour est absent, incohérent ou incorrect. Le BSI détecte une anomalie entre l’ordre envoyé et la confirmation reçue (ou non reçue) du BPGA. Plusieurs situations peuvent provoquer ce code :

  • Le BPGA ne renvoie aucun signal de confirmation (circuit coupé)
  • Le signal reçu par le BSI ne correspond pas à l’état attendu du relais
  • Le signal est intermittent ou parasité

La particularité du B132B par rapport au B1624 est qu’il concerne spécifiquement la liaison de communication entre le BPGA et le BSI, et non directement l’état physique du relais. C’est pourquoi un B132B isolé peut parfois être résolu par un simple nettoyage de connectique, sans remplacement de pièce.

Cependant, lorsque le B132B apparaît en combinaison avec un code B1624 (72 ou 73), l’interprétation change radicalement : le défaut de retour relais est alors la conséquence logique d’un relais physiquement défectueux. Le BSI ne reçoit pas le bon signal de retour parce que le relais n’est effectivement pas dans l’état demandé. Dans ce cas, le BPGA est quasi certainement en cause et doit être remplacé.

Symptômes associés

Les symptômes du B132B varient considérablement selon qu’il est présent seul ou associé à d’autres codes défaut :

  • Code B132B en mémoire BSI : le code est visible à la lecture des défauts du BSI via la valise diagnostic. Il peut être présent, mémorisé ou actif. Un code mémorisé mais non actif peut indiquer un problème intermittent, tandis qu’un code actif signale un défaut permanent.
  • Souvent accompagné du code B1624 : dans la majorité des cas, le B132B n’apparaît pas seul. Il est presque systématiquement accompagné d’un B1624 (souvent B1624 72 ou B1624 73). La présence conjointe des deux codes est un indicateur très fiable d’un BPGA défectueux.
  • Comportement électrique aléatoire : lorsque le B132B est lié à un problème de connectique, les symptômes peuvent être intermittents et difficiles à reproduire. Le véhicule peut fonctionner normalement pendant des jours, puis présenter soudainement des anomalies électriques : coupures brèves du tableau de bord, réinitialisation de l’horloge, perte momentanée des fonctions de confort.
  • Messages d’erreur intermittents : des messages d’alerte peuvent apparaître ponctuellement au tableau de bord (« Défaut électrique », « Défaut circuit électrique ») puis disparaître spontanément au redémarrage suivant. Cette intermittence est caractéristique d’un problème de connectique ou de faisceau.
  • Difficultés de communication diagnostic : la valise peut avoir des difficultés à communiquer avec certains calculateurs de manière intermittente, les connexions s’établissant puis se perdant au cours de la session de diagnostic.

La sévérité des symptômes dépend directement de la cause sous-jacente. Un B132B causé par un faux contact intermittent au niveau de la connectique produira des symptômes légers et sporadiques. Un B132B causé par un BPGA dont le relais est défectueux produira les mêmes symptômes que le B1624 associé (batterie qui se vide, véhicule immobilisé, etc.).

Causes possibles

Le B132B peut avoir des origines variées, allant d’un simple problème de connectique à un BPGA défectueux. Le diagnostic de la cause exacte est essentiel car les solutions diffèrent significativement :

Cause Probabilité Coût estimé
BPGA défectueux (signal retour HS) — Le circuit interne du BPGA responsable de l’envoi du signal de retour au BSI est défaillant. Le relais peut fonctionner correctement mais le BPGA ne parvient plus à communiquer son état. Plus souvent, le relais lui-même est défectueux et le signal de retour est incorrect parce que le relais n’est pas dans l’état demandé. Élevée 150 – 400 €
Connectique BPGA-BSI oxydée ou endommagée — Les connecteurs reliant le BPGA au BSI sont oxydés, corrodés ou présentent des faux contacts. Le signal de retour est perturbé par un mauvais contact électrique. C’est la cause la plus fréquente lorsque le B132B apparaît sans B1624 associé. Élevée 0 – 80 €
Faisceau CAN BPGA-BSI endommagé — Le câblage entre le BPGA et le BSI est coupé, pincé ou abîmé. Cela peut survenir après une intervention mécanique (remplacement de batterie, travaux dans le compartiment moteur) ou suite à l’action de rongeurs sur les câbles. Moyenne 100 – 300 €
BSI défectueux — Le BSI lui-même ne parvient pas à interpréter correctement le signal de retour du BPGA. C’est une cause rare mais qui doit être envisagée si le BPGA et la connectique ont été vérifiés et sont en bon état. Faible 200 – 600 €

La clé de l’interprétation du B132B réside dans la présence ou l’absence du code B1624 :

  • B132B + B1624 = BPGA défectueux dans plus de 90 % des cas
  • B132B seul = problème de connectique ou de faisceau dans la majorité des cas

Cette distinction est fondamentale car elle détermine l’approche de réparation : nettoyage/remplacement de connectique dans un cas, remplacement du BPGA dans l’autre.

Diagnostic étape par étape

Le diagnostic du B132B nécessite une approche méthodique qui commence par la lecture complète des codes défaut pour contextualiser le B132B :

  1. Lire les codes défaut du BSI ET du BPGA : branchez la valise diagnostic et relevez les codes défaut présents dans le BSI et dans le BPGA. Notez tous les codes, pas seulement le B132B. La présence ou l’absence du B1624 est l’information la plus importante pour orienter le diagnostic. Si un B1624 (72 ou 73) est également présent, le diagnostic s’oriente très fortement vers un BPGA défectueux. Procédez alors selon les protocoles décrits dans nos articles sur le B1624, le B1624 72 et le B1624 73.

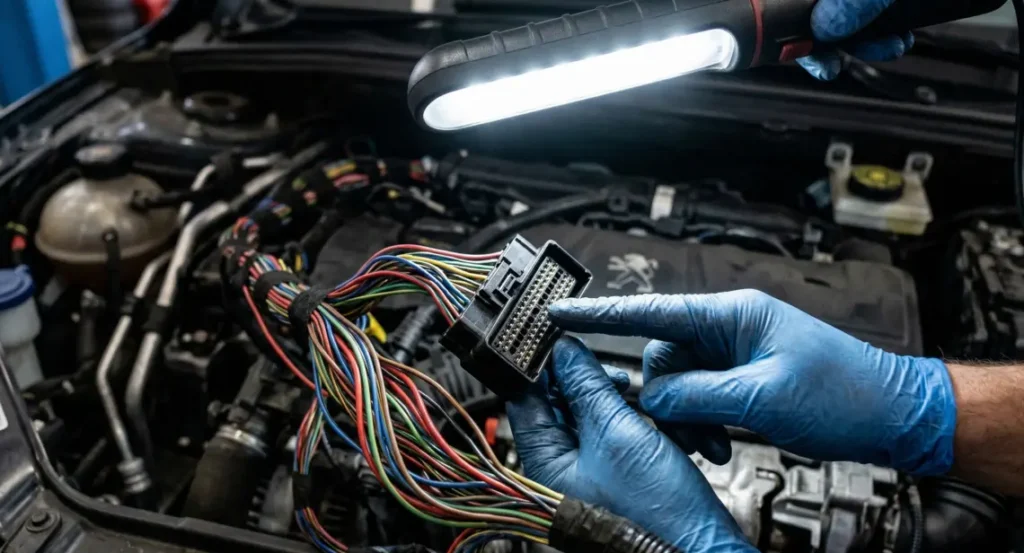

  2. Si B132B seul (sans B1624) : vérifier la connectique en priorité : localisez les connecteurs du BPGA dans le compartiment moteur. Déconnectez chaque connecteur et inspectez visuellement les broches :
    • Recherchez des traces d’oxydation (dépôts verdâtres ou blanchâtres)
    • Vérifiez que les broches ne sont pas tordues, enfoncées ou cassées
    • Contrôlez que le verrouillage du connecteur fonctionne correctement
    • Inspectez les joints d’étanchéité des connecteurs
  3. Nettoyer les connecteurs : utilisez un nettoyant contact électrique spécialisé pour traiter les connecteurs du BPGA et les connecteurs correspondants côté faisceau. Laissez sécher complètement avant de reconnecter. Appliquez éventuellement une graisse diélectrique pour protéger les contacts de l’oxydation future.
  4. Vérifier le faisceau de câblage : inspectez visuellement le faisceau reliant le BPGA au BSI. Recherchez des signes de dommages physiques : câbles pincés, gaine protectrice abîmée, traces de morsures de rongeurs, fils dénudés. Portez une attention particulière aux zones de passage (traversées de cloison, points de fixation) où les câbles sont plus susceptibles d’être endommagés.
  5. Effacer les codes et surveiller : après le nettoyage de la connectique, effacez tous les codes défaut et effectuez un essai routier d’au moins 30 minutes incluant plusieurs cycles d’arrêt/redémarrage. Relisez les codes défaut après 24 à 48 heures :
    • Si le B132B ne réapparaît pas : le problème était lié à la connectique, le nettoyage a résolu le défaut
    • Si le B132B réapparaît : le problème est interne au BPGA ou au BSI, un remplacement du BPGA est nécessaire
  6. Test par substitution du BPGA : si le nettoyage de la connectique n’a pas résolu le problème, remplacez le BPGA par un modèle neuf d’origine. Si le B132B disparaît définitivement, le BPGA était en cause. Si le B132B persiste malgré un nouveau BPGA et une connectique propre, le BSI pourrait être en cause — mais cette situation est extrêmement rare.

Ce protocole de diagnostic est conçu pour aller du plus simple au plus complexe, et du moins coûteux au plus coûteux. En procédant dans cet ordre, vous évitez de remplacer inutilement le BPGA si un simple nettoyage de connectique suffit.

Solutions et réparation

La solution au B132B dépend du diagnostic posé :

Cas 1 : B132B associé au B1624 — Remplacement du BPGA

Lorsque le B132B est accompagné d’un code B1624 (72 ou 73), la solution est le remplacement du BPGA. L’opération est plug-and-play et ne nécessite aucune programmation. Le remplacement résoudra simultanément le B132B et le B1624, car les deux codes sont la conséquence du même défaut matériel.

✓ En stockREF: 9675349880

BPGA - Résolution défaut B132B

Compatible : Tous véhicules PSA/Stellantis avec BPGA · Boite : Manuelle et automatique · Garantie : 24 mois
189€
Voir la fiche produit →

Cas 2 : B132B seul — Nettoyage de la connectique

Si le B132B apparaît sans B1624, commencez par un nettoyage approfondi de la connectique BPGA-BSI. Utilisez un nettoyant contact électrique adapté et appliquez une graisse diélectrique sur les broches. Cette intervention est peu coûteuse (0 à 30 € pour les produits) et résout le problème dans une proportion significative des cas de B132B isolé.

Cas 3 : B132B persistant après nettoyage et remplacement BPGA — Vérification du faisceau et du BSI

Dans les rares cas où le B132B persiste malgré un nouveau BPGA et une connectique propre, le problème se situe soit dans le faisceau de câblage (fil coupé ou endommagé), soit dans le BSI lui-même. La vérification du faisceau nécessite un multimètre pour tester la continuité de chaque fil entre le connecteur BPGA et le connecteur BSI. Le remplacement du BSI est l’ultime recours et nécessite une programmation en concession ou chez un spécialiste équipé.

Estimation des coûts selon le cas :

  • Nettoyage connectique : 0 à 80 € (produits + éventuellement main d’oeuvre)
  • Remplacement BPGA : 150 à 400 € (pièce) + 50 à 100 € (main d’oeuvre)
  • Réparation faisceau : 100 à 300 € selon l’étendue des dégâts
  • Remplacement BSI : 200 à 600 € (pièce) + 100 à 200 € (programmation et main d’oeuvre)

Après toute intervention, pensez systématiquement à :

  • Effacer les codes défaut
  • Effectuer un essai routier avec plusieurs cycles arrêt/démarrage
  • Relire les codes défaut après 48 heures pour confirmer la résolution
  • Vérifier que le courant de fuite est normal (inférieur à 30 mA)

Véhicules concernés

Le code B132B concerne les mêmes véhicules que le B1624, à savoir l’ensemble des véhicules PSA/Stellantis équipés d’un BPGA et d’un BSI :

  • Peugeot 308 (T9, toutes phases et motorisations)
  • Peugeot 508 (première et deuxième génération)
  • Peugeot 3008 (T84, première génération)
  • Peugeot 5008 (T87)
  • Peugeot Expert / Traveller (K0)
  • Citroën C4 (B7, deuxième génération)
  • Citroën C4 SpaceTourer / Grand C4 SpaceTourer
  • Citroën Jumpy / SpaceTourer (K0)
  • DS DS4
  • DS DS5
  • Toyota Proace (plateforme PSA)

Le B132B peut apparaître sur des véhicules de tout âge et kilométrage. Lorsqu’il est lié à un problème de connectique, il est plus fréquent dans les régions humides ou salines (bord de mer, zones à fort salage hivernal) où l’oxydation des contacts est accélérée. Lorsqu’il est lié à un BPGA défectueux, il suit la même distribution que le B1624.

La gravité du B132B dépend du contexte. Seul, il peut indiquer un simple problème de connectique entre le BPGA et le BSI, ce qui est relativement bénin et peut se résoudre par un nettoyage des connecteurs. En revanche, lorsqu’il est associé au code B1624, il confirme un BPGA défectueux dont les conséquences peuvent être sérieuses : batterie qui se vide (B1624 73) ou véhicule immobilisé (B1624 72). La lecture des codes défaut en association est indispensable pour évaluer la gravité réelle du B132B.

Non, le remplacement du BSI n’est quasiment jamais nécessaire pour un B132B. Dans la très grande majorité des cas, le B132B est causé soit par un BPGA défectueux (surtout si un B1624 est aussi présent), soit par un problème de connectique entre le BPGA et le BSI. Commencez toujours par vérifier et nettoyer la connectique, puis testez le BPGA par substitution si nécessaire. Le BSI ne doit être envisagé comme cause que si toutes les autres pistes ont été épuisées, ce qui est une situation extrêmement rare en pratique.

Oui, le B132B peut tout à fait apparaître sans code B1624 associé. Dans ce cas, il indique souvent un problème de connectique (connecteurs oxydés, faux contact, fil abîmé) plutôt qu’un BPGA internement défectueux. Le signal de retour du relais est perturbé par un mauvais contact, mais le relais lui-même fonctionne correctement. Un nettoyage des connecteurs du BPGA résout alors fréquemment le problème. Si le B132B persiste après nettoyage, le BPGA peut tout de même être en cause (circuit de retour interne défaillant) et un remplacement doit être envisagé.

La méthode la plus fiable est le diagnostic par élimination. Commencez par nettoyer soigneusement les connecteurs du BPGA avec un nettoyant contact, puis effacez les codes défaut. Si le B132B ne réapparaît pas après 48 heures d’utilisation normale, la connectique était en cause. Si le code réapparaît, ou si un B1624 est également présent, le BPGA lui-même est très probablement défectueux. Un test complémentaire au multimètre, en vérifiant la continuité du fil de retour entre le BPGA et le BSI, permet de confirmer ou d’exclure un problème de faisceau.
