Peut-on shunter un BPGA ? Risques et alternatives

Le BPGA (Boîtier de Protection et de Gestion Alimentation) est un composant critique de l’architecture électrique des véhicules PSA/Stellantis. Lorsqu’il tombe en panne, certains propriétaires envisagent de le shunter pour remettre leur véhicule en service rapidement. Cette approche est extrêmement dangereuse et nous allons vous expliquer pourquoi en détail, avant de vous présenter les alternatives fiables et sécurisées.

Qu’est-ce que « shunter » un BPGA ?

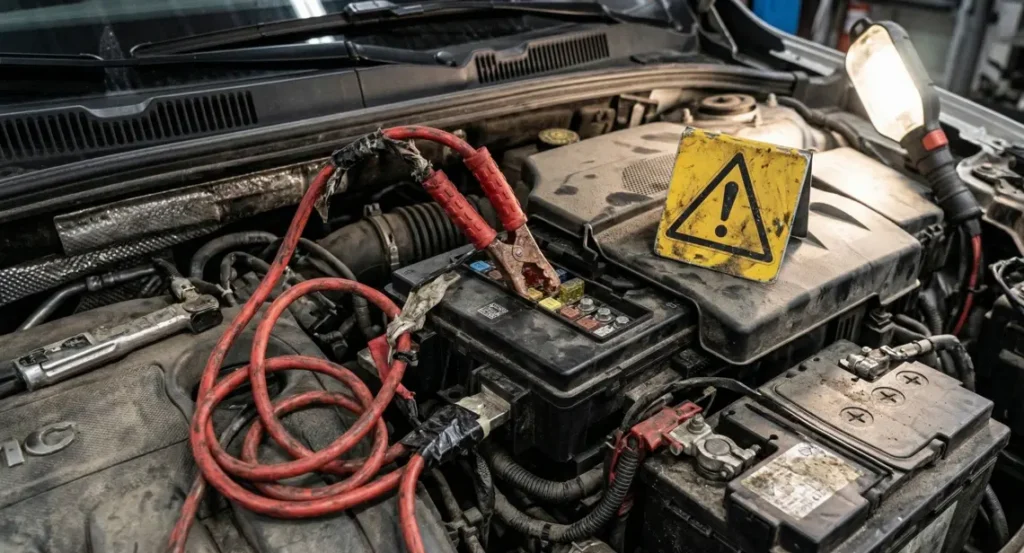

Shunter un BPGA signifie court-circuiter ou bypasser le boîtier en reliant directement la batterie aux circuits électriques en aval, sans passer par le BPGA. Concrètement, il s’agit de créer des ponts électriques entre les bornes d’entrée (côté batterie) et les bornes de sortie (côté BSM, BSI et autres consommateurs) du connecteur BPGA.

L’objectif recherché est simple : contourner un BPGA défaillant pour que le véhicule retrouve ses fonctions électriques et puisse rouler normalement, comme si le boîtier n’existait pas dans la chaîne d’alimentation.

Sur le papier, cela peut sembler logique. Dans la pratique, c’est une tout autre histoire. Le BPGA n’est pas un simple interrupteur ou fusible que l’on peut remplacer par un fil. C’est un calculateur intelligent qui gère activement la distribution d’énergie dans tout le véhicule.

Pourquoi certains conducteurs veulent shunter le BPGA

Avant d’aborder les risques, il est important de comprendre les motivations qui poussent certains automobilistes à envisager le shuntage. Elles sont souvent légitimes dans leur intention, même si la solution choisie ne l’est pas :

• Véhicule immobilisé et besoin urgent de rouler — Le BPGA en panne peut rendre le véhicule totalement inopérant. Le démarreur ne s’enclenche plus, les équipements électriques ne répondent plus. Pour un professionnel qui dépend de son véhicule, chaque jour d’immobilisation représente une perte financière directe.
• Prix du BPGA perçu comme élevé — En concession, un BPGA neuf peut coûter entre 300 et 500 € hors pose. Ce prix, ajouté à la main-d’œuvre, peut sembler disproportionné pour un boîtier que beaucoup considèrent — à tort — comme un simple répartiteur de courant.
• Difficulté à trouver la bonne référence — Il existe plusieurs versions de BPGA selon les plateformes et les motorisations. Identifier la référence exacte compatible avec son véhicule peut s’avérer complexe, surtout sans accès à une base de données technique.
• Conseils trouvés sur des forums — Des tutoriels circulent sur internet, souvent incomplets ou basés sur des véhicules plus anciens où l’architecture électrique était moins intégrée. Ces conseils sont rarement accompagnés de mises en garde suffisantes sur les risques réels.

Les risques du shuntage

Le shuntage d’un BPGA est extrêmement dangereux. Ce n’est pas une formule de précaution exagérée : les conséquences peuvent aller de la simple panne aggravée jusqu’à l’incendie du véhicule. Voici le détail des risques, par ordre de gravité.

1. Court-circuit sans protection : risque d’incendie

Le BPGA intègre des fusibles de puissance et des relais commandés qui protègent l’ensemble des circuits électriques du véhicule. En le shuntant, vous supprimez toute cette chaîne de protection. Un court-circuit sur n’importe quel circuit en aval n’est plus limité par le BPGA : le courant circule alors sans restriction depuis la batterie, provoquant un échauffement des câbles pouvant mener à la fusion de l’isolant et à un départ de feu. La batterie d’un véhicule peut délivrer plusieurs centaines d’ampères en court-circuit — largement de quoi enflammer un faisceau électrique en quelques secondes.

2. Surtension des calculateurs

Le BPGA régule la distribution électrique vers les différents calculateurs du véhicule. Sans cette régulation, les calculateurs sensibles — BSI (Boîtier de Servitude Intelligent), ECU (calculateur moteur), calculateur de boîte automatique (BVA) — peuvent recevoir des pics de tension lors des phases de démarrage ou de charge de l’alternateur. La destruction d’un seul calculateur représente un coût de 500 à 2 000 € pièce et main-d’œuvre. Détruire le BSI par surtension, c’est aussi perdre le code antidémarrage et potentiellement immobiliser définitivement le véhicule.

3. Batterie non protégée

Le BPGA gère la mise en veille des consommateurs lorsque le véhicule est à l’arrêt. Il coupe progressivement l’alimentation des modules non essentiels pour préserver la charge de la batterie. Sans BPGA, tous les circuits restent alimentés en permanence : la batterie est constamment sollicitée, même véhicule éteint. Résultat : une durée de vie de batterie considérablement réduite et des décharges profondes répétées qui l’endommagent irréversiblement.

4. Perte de la gestion CPC (Contrôle de Puissance et de Charge)

Sur les plateformes modernes, le BPGA participe au contrôle du réveil et de la veille du réseau CAN. Il orchestre l’ordre dans lequel les calculateurs s’allument et s’éteignent. Sans cette gestion, le réseau CAN peut rester actif en permanence, générant une consommation parasite importante (plusieurs ampères au lieu de quelques milliampères). Votre batterie peut se vider en moins de 48 heures de stationnement.

5. Assurance et garantie annulées

Un véhicule dont l’installation électrique a été modifiée de manière non conforme n’est plus couvert par l’assurance en cas de sinistre. Si un expert constate que le BPGA a été shunté — et c’est facilement détectable — l’assureur peut refuser toute indemnisation, y compris en cas d’accident corporel. De même, toute garantie constructeur ou extension de garantie est automatiquement annulée.

6. Contrôle technique

Lors du contrôle technique, le shuntage du BPGA peut être détecté de plusieurs manières : codes défaut permanents en mémoire, absence de réponse du module BPGA lors du diagnostic OBD, câblage non conforme visible. Ces anomalies peuvent entraîner une contre-visite voire un refus de validation, rendant le véhicule interdit de circulation.

Le shuntage est-il même possible ?

Au-delà des risques, la faisabilité technique du shuntage est elle-même très discutable sur les véhicules modernes. Le BPGA n’est pas un simple fusible que l’on peut remplacer par un fil de cuivre. C’est un calculateur à part entière, équipé de relais commandés électroniquement, de capteurs de courant et d’une logique de commutation programmée.

Shunter physiquement le BPGA implique de relier l’entrée batterie (un seul câble de forte section) aux multiples sorties du boîtier, chacune correspondant à un circuit spécifique avec un calibre de protection différent. Il ne suffit pas de ponter deux fils : il faut reproduire l’intégralité du schéma de distribution, sans aucune des protections ni de la logique de commutation.

Sur les plateformes récentes JL et G (Peugeot 208/2008/308/3008 dernière génération, Citroën C3/C4/C5 X), c’est quasiment impossible sans provoquer des dysfonctionnements majeurs. Le BPGA communique avec le BSI et le calculateur moteur via le réseau CAN : son absence est immédiatement détectée et le véhicule peut se mettre en mode dégradé, voire refuser de démarrer malgré le shuntage.

L’alternative : le remplacement du BPGA

La bonne nouvelle, c’est que le BPGA est l’un des rares composants électroniques du véhicule qui est 100 % plug-and-play. Contrairement au BSI qui nécessite une reprogrammation complexe avec code PIN constructeur, le BPGA ne demande aucune programmation, aucun télécodage, aucun outil de diagnostic.

Le remplacement se résume à :

1. Débrancher la borne négative de la batterie
2. Déconnecter les connecteurs du BPGA défaillant
3. Retirer le boîtier de son support
4. Installer le nouveau BPGA
5. Reconnecter les connecteurs
6. Rebrancher la batterie

L’opération prend 30 minutes à 1 heure selon l’accessibilité sur votre modèle de véhicule. Un BPGA neuf d’origine coûte entre 350 et 500 €, soit bien moins que les conséquences potentielles d’un shuntage raté (calculateurs détruits, batterie HS, voire incendie).

Dépannage d’urgence en attendant le remplacement

Si votre véhicule est immobilisé à cause d’un BPGA défaillant et que vous avez besoin d’une solution temporaire, voici les gestes à adopter sans prendre de risque :

• Recharger la batterie avec un chargeur externe — Un BPGA défaillant provoque souvent une décharge excessive. Une batterie rechargée peut parfois permettre un redémarrage temporaire si le BPGA est en panne intermittente.
• Utiliser des câbles de démarrage — Branchez des câbles sur un véhicule donneur pour fournir suffisamment d’énergie au démarrage. Cela peut suffire pour démarrer le moteur et rouler jusqu’au garage.
• Se rendre directement chez un garagiste — Une fois le véhicule démarré, rendez-vous sans détour chez un professionnel qui pourra diagnostiquer et remplacer le BPGA dans les règles de l’art.

Ne tentez PAS de shunter le BPGA, même « temporairement ». Il n’existe pas de shuntage temporaire sûr : les risques sont identiques, que l’opération dure 10 minutes ou 10 jours.
