Code défaut B1600 00 : alimentation BSM — Causes et solutions

Le code défaut B1600 00 indique un problème d’alimentation de puissance du BSM (Boîtier de Servitude Moteur) sur les véhicules du groupe PSA. Ce module, situé dans le compartiment moteur, gère les fonctions électriques de puissance essentielles au fonctionnement du véhicule : ventilateur de refroidissement, démarreur, direction assistée électrique, ABS et ESP. Un défaut d’alimentation du BSM peut donc entraîner l’immobilisation du véhicule ou la perte de fonctions critiques de sécurité. Comprendre la chaîne d’alimentation — Batterie, puis BPGA, puis BSM — est la clé pour diagnostiquer correctement ce code et éviter des remplacements de pièces inutiles.

Que signifie le code B1600 00 ?

Le code B1600 00 est enregistré par le BSM lorsque celui-ci détecte une défaillance de son alimentation de puissance. Le BSM ne reçoit pas la tension électrique nécessaire pour piloter les relais et alimenter les circuits de puissance dont il a la charge. Il est important de distinguer ce défaut d’un simple problème de batterie faible : le B1600 00 concerne spécifiquement le circuit d’alimentation de puissance qui transite par le BSM, et non l’alimentation générale du véhicule.

Pour bien comprendre ce code, il faut visualiser la chaîne d’alimentation électrique des véhicules PSA. La batterie fournit l’énergie brute. Le BPGA (Boîtier de Protection et de Gestion Alimentation), situé dans le compartiment moteur à proximité de la batterie, assure la protection et la distribution de cette énergie vers les différents consommateurs, dont le BSM. Le BSM reçoit donc son alimentation de puissance via le BPGA. Si le BPGA est défaillant et ne distribue plus correctement l’alimentation vers le BSM, ce dernier enregistre le code B1600 00.

Cette architecture en série implique qu’un défaut d’alimentation du BSM peut avoir son origine à n’importe quel point de la chaîne : la batterie elle-même, le BPGA, le câblage entre BPGA et BSM, ou le BSM en interne. Le diagnostic doit donc remonter méthodiquement cette chaîne pour identifier le maillon défaillant.

Le BSM est un calculateur de puissance qui intègre des relais (démarreur, ventilateur, pompe à carburant, etc.) et des fusibles de forte intensité. Contrairement au BSI qui gère les fonctions de confort, le BSM gère les fonctions motrices et de sécurité active. Un BSM privé de son alimentation de puissance est incapable de commander ses relais, ce qui explique la gravité des symptômes associés au code B1600 00.

Symptômes associés

Les symptômes liés au code B1600 00 sont généralement sévères et touchent les fonctions vitales du véhicule. Leur apparition simultanée est caractéristique d’un problème d’alimentation du BSM :

• Ventilateur de refroidissement hors service : le ventilateur du radiateur ne se déclenche plus, même lorsque la température moteur atteint des valeurs élevées. Ce symptôme peut entraîner une surchauffe moteur si le véhicule circule en ville ou au ralenti. Le voyant de température peut s’allumer en conséquence.
• Démarreur inactif : le démarreur ne s’enclenche pas lors de la tentative de démarrage. Le contact s’établit normalement (le tableau de bord s’allume), mais rien ne se passe lorsqu’on tourne la clé en position démarrage ou qu’on appuie sur le bouton Start. Le relais du démarreur, piloté par le BSM, ne reçoit plus l’alimentation nécessaire.
• Direction assistée électrique hors service : la direction devient lourde, le voyant de défaut direction assistée s’allume. Sur les véhicules équipés d’une direction assistée électrique (DAE), la pompe est commandée par le BSM. Sans alimentation de puissance, la pompe ne fonctionne plus.
• ABS et ESP inopérants : les voyants ABS et ESP s’allument au tableau de bord. Le groupe hydraulique ABS/ESP, alimenté via le BSM, n’est plus opérationnel. Le freinage de base reste fonctionnel, mais sans assistance ABS ni contrôle de stabilité.
• Voyant moteur allumé : le calculateur moteur détecte l’absence de communication ou d’alimentation de certains de ses périphériques gérés par le BSM et allume le voyant moteur (MIL).
• Plusieurs systèmes moteur simultanément en panne : c’est la caractéristique la plus révélatrice. Lorsque le ventilateur, le démarreur, la direction assistée et l’ABS tombent en panne en même temps, le BSM ou son alimentation est presque certainement en cause.

La simultanéité de ces pannes est un critère diagnostique majeur. Si un seul de ces systèmes est défaillant de manière isolée, il convient de vérifier son circuit individuel (fusible dédié, relais spécifique) avant de suspecter un défaut d’alimentation globale du BSM.

Causes possibles

Le BPGA défectueux est la cause la plus fréquemment constatée sur le terrain. Le BPGA, exposé à la chaleur du compartiment moteur et aux variations de température, vieillit et peut perdre sa capacité à distribuer correctement l’alimentation de puissance. Lorsque la sortie d’alimentation vers le BSM est interrompue ou instable, le BSM enregistre le code B1600 00 même s’il est lui-même en parfait état de fonctionnement.

Les relais internes du BSM constituent la deuxième cause la plus courante. Ces relais commutent des courants importants (parfois plusieurs dizaines d’ampères pour le démarreur ou le ventilateur) et s’usent naturellement avec le temps. Un relais grillé ou un circuit de commande de relais défaillant à l’intérieur du BSM peut provoquer le code B1600 00.

Diagnostic étape par étape

Le diagnostic du code B1600 00 doit suivre une approche logique en remontant la chaîne d’alimentation depuis la source jusqu’au BSM :

Étape 1 : Lecture complète des codes défaut. À l’aide d’un outil de diagnostic compatible PSA, relevez l’ensemble des codes défaut présents dans le BSM et dans le BPGA. La lecture doit couvrir au minimum ces deux calculateurs, mais idéalement l’ensemble du véhicule pour détecter d’éventuels codes en cascade dans d’autres calculateurs (BSI, calculateur moteur, ABS, direction assistée).

Étape 2 : Recherche du code B1624. Vérifiez si le code B1624 (défaut BPGA) est présent parmi les codes relevés. Si le B1624 accompagne le B1600 00, le BPGA est très probablement la cause racine. La priorité est alors de traiter le BPGA avant toute intervention sur le BSM.

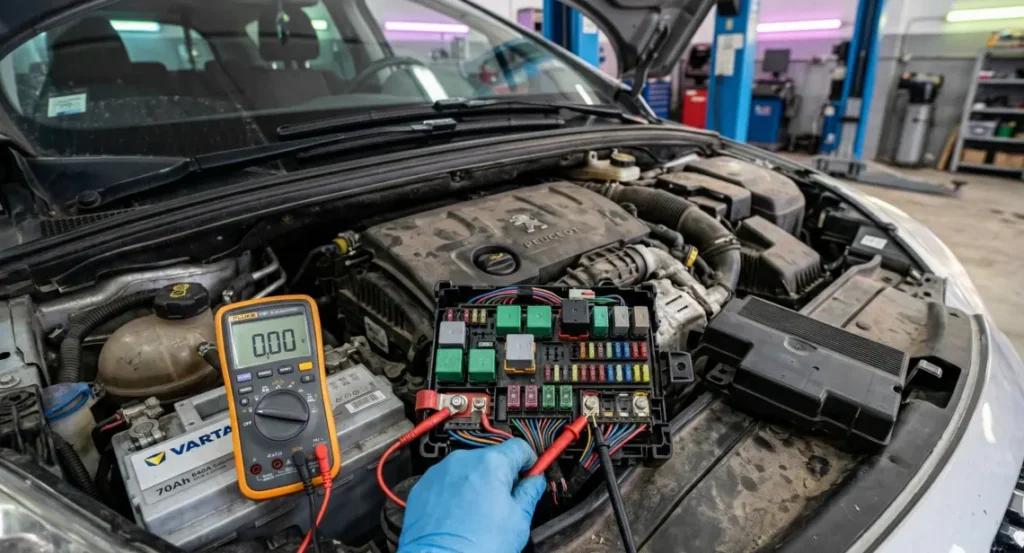

Étape 3 : Vérification de la tension d’alimentation du BSM. À l’aide d’un multimètre, mesurez la tension d’alimentation arrivant au BSM sur le connecteur de puissance. La tension doit être stable entre 12 et 14,5 V (moteur tournant). Une tension absente, instable ou anormalement basse indique un problème en amont (BPGA, câblage ou batterie).

Étape 4 : Contrôle des fusibles. Vérifiez l’état de tous les fusibles de puissance associés au BSM. Certains fusibles sont situés sur le BPGA, d’autres directement sur le BSM. Un fusible principal grillé peut couper l’alimentation de puissance du BSM et provoquer le code B1600 00. Si un fusible est grillé, recherchez la cause du court-circuit avant de le remplacer pour éviter la récidive.

Étape 5 : Inspection de la connectique. Déconnectez les connecteurs du BSM et inspectez minutieusement l’état des broches et des contacts. Recherchez des traces d’oxydation (dépôts verdâtres), de corrosion, de broches tordues ou de fils desserrés. L’environnement du compartiment moteur est propice à l’oxydation, surtout sur les véhicules de plus de dix ans. Nettoyez les contacts si nécessaire avec un produit adapté et vérifiez le bon encliquetage des connecteurs.

Étape 6 : Test du BSM. Si toutes les vérifications précédentes sont normales (alimentation correcte, fusibles intacts, connectique en bon état, pas de code B1624), le BSM lui-même est probablement en cause. Un test de substitution avec un BSM connu bon est le moyen le plus fiable de confirmer le diagnostic.

Solutions et réparation

La réparation du code B1600 00 dépend de la cause identifiée lors du diagnostic :

Si le BPGA est en cause

Le remplacement du BPGA est la solution prioritaire lorsque le code B1624 est associé au B1600 00 ou lorsque la tension en sortie du BPGA vers le BSM est anormale. Le BPGA se remplace en plug-and-play : déconnexion de la batterie, dépose de l’ancien BPGA, pose du nouveau, reconnexion de la batterie. Aucune reprogrammation n’est nécessaire. Après remplacement, effacez tous les codes défaut et effectuez un essai complet pour vérifier la disparition du B1600 00 et le bon fonctionnement de tous les systèmes gérés par le BSM.

Si le BSM est confirmé défectueux

Le remplacement du BSM est nécessaire lorsque le module est en panne interne (relais grillés, circuit de commande défaillant). La bonne nouvelle est que sur de nombreux modèles PSA, le BSM se remplace relativement facilement. Selon les véhicules, le remplacement peut être plug-and-play ou nécessiter un télécodage (configuration du nouveau BSM avec l’outil de diagnostic pour l’adapter au véhicule).

Le BSM est situé dans le compartiment moteur, généralement à proximité du passage de roue avant gauche ou derrière la batterie selon les modèles. Son remplacement implique la déconnexion de la batterie, le retrait des connecteurs (généralement deux ou trois connecteurs de puissance et de commande), la dépose du boîtier et la pose du nouveau module.

Si un fusible est en cause

Le remplacement d’un fusible grillé est la réparation la moins coûteuse, mais il est essentiel d’identifier la cause de la fusion avant de remplacer le fusible. Un fusible qui grille sans raison apparente signale un court-circuit ou une surcharge sur le circuit protégé. Remplacer le fusible sans traiter la cause entraînera une nouvelle fusion à plus ou moins brève échéance.

Si la connectique est en cause

Un nettoyage soigneux des connecteurs avec un produit nettoyant contacts électriques, suivi de l’application d’une graisse de protection (graisse diélectrique), peut suffire à rétablir une alimentation correcte du BSM. Vérifiez également la fermeté des connexions et remplacez les broches déformées si nécessaire.

Véhicules concernés

Le code B1600 00 peut survenir sur l’ensemble des véhicules PSA équipés d’un BSM séparé dans le compartiment moteur. Cette architecture est présente sur la majorité des modèles Peugeot et Citroën produits entre 2001 et 2020 environ :

• Peugeot : 206 (versions tardives), 207, 307, 308 (T7 et T9), 407, 508 (I), 607, 807, 1007, 3008 (I), 5008 (I), Partner (II et III), Expert (II et III)
• Citroën : C2, C3 (I et II), C4 (I et II), C5 (II et III), C8, Xsara Picasso, C4 Picasso (I et II), C3 Picasso, Berlingo (II et III), Jumpy (II et III)
• DS : DS3, DS4, DS5, DS7 Crossback (premières versions)

Les modèles Peugeot 307, 407, Citroën C4 et C5 sont les plus fréquemment rapportés pour ce code défaut, en raison de leur ancienneté et de l’usure naturelle des composants électriques dans le compartiment moteur. La référence BSM varie selon le modèle et la motorisation, il est donc indispensable de vérifier la référence exacte avant tout achat de pièce de remplacement.

Les véhicules les plus récents du groupe Stellantis, construits sur les nouvelles plateformes, utilisent une architecture électrique différente avec des boîtiers fusibles intégrés et ne sont généralement pas concernés par ce code défaut spécifique.
