BSI et BSM

BSM — Boîtier de Servitude Moteur

Le BSM (Boîtier de Servitude Moteur) est un module électronique de gestion des relais et fusibles situé dans le compartiment moteur des véhicules PSA / Stellantis (Peugeot, Citroën, DS, Opel). Concrètement, le BSM centralise l’alimentation électrique de tous les composants critiques côté moteur : pompe à carburant, ventilateur de refroidissement, démarreur, module ABS/ESP, direction assistée électrique et boîte de vitesses automatique ou robotisée.

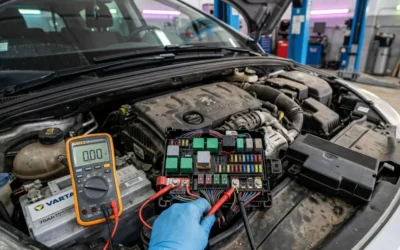

Son emplacement typique se trouve dans le compartiment moteur, à proximité du passage de roue gauche, souvent protégé par un couvercle plastique. Il intègre à la fois des relais de puissance (commandant les gros consommateurs) et des fusibles de protection, le tout piloté par une électronique embarquée capable de communiquer avec le reste du réseau véhicule.

On distingue plusieurs familles de BSM selon la génération du véhicule :

• BSM AB2 — génération courante sur les plateformes PF1/PF2 (Peugeot 206, 307, Citroën C3, C4 première génération)
• BSM R04 — version évoluée, présente sur les 308 I, C4 Picasso, Berlingo III
• BSM B3 — génération plus récente, utilisée sur les 3008, 5008, C5 Aircross

Chaque famille possède un brochage et un firmware spécifiques : un BSM AB2 ne peut pas remplacer un BSM R04 sans adaptation. Il est donc impératif de vérifier la référence exacte gravée sur le boîtier avant toute commande de remplacement.

BSI — Boîtier de Servitude Intelligent

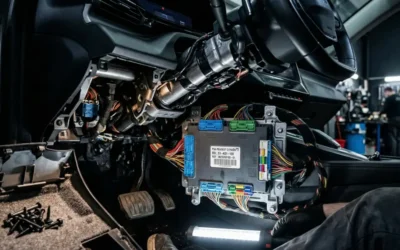

Le BSI (Boîtier de Servitude Intelligent) est le véritable cerveau électronique de l’habitacle. Installé sous le volant ou derrière la planche de bord côté conducteur, il pilote l’ensemble des fonctions de confort et de sécurité accessibles depuis l’intérieur du véhicule : éclairage intérieur et extérieur, verrouillage centralisé, système antidémarrage, essuie-glaces, vitres électriques, climatisation et bien d’autres périphériques.

Au-delà de ces fonctions directes, le BSI joue un rôle de passerelle de communication sur le réseau CAN (Controller Area Network). Il reçoit et redistribue les informations entre le calculateur moteur, le tableau de bord, le système multimédia et les différents capteurs du véhicule. C’est lui qui traduit, par exemple, l’appui sur la commande d’essuie-glaces en ordre exploitable par le moteur d’essuie-glaces, tout en informant le tableau de bord de l’état de fonctionnement.

Point critique — le couplage BSI / calculateur / neiman : sur les véhicules PSA, le BSI est couplé électroniquement au calculateur moteur et au neiman (contacteur antidémarrage) via un code de démarrage unique. Ce trinôme forme la base du système antidémarrage. En conséquence, le remplacement d’un BSI impose en principe le remplacement simultané du trio BSI + calculateur moteur + neiman, suivi d’une reprogrammation complète chez un professionnel équipé de l’outil de diagnostic constructeur. Il existe toutefois deux alternatives : l’utilisation d’un BSI vierge (non encore appairé) ou la réalisation d’un IMO-off (désactivation logicielle de l’antidémarrage), opération réservée aux techniciens expérimentés.

Différence entre BSI et BSM

La confusion entre BSI et BSM est fréquente, mais la distinction est simple :

• BSM = compartiment MOTEUR — il gère l’alimentation et la protection des équipements sous le capot (ventilateur, démarreur, pompe carburant, ABS, direction assistée).
• BSI = HABITACLE — il pilote les fonctions intérieures (éclairage, confort, antidémarrage, communication réseau).

Les deux modules communiquent en permanence via le réseau CAN. Le BSI envoie des ordres au BSM (par exemple : activer le ventilateur de refroidissement lorsque la température moteur dépasse un seuil) et le BSM renvoie des informations d’état (consommation électrique, défauts relais).

La chaîne d’alimentation électrique du véhicule suit le schéma suivant :

Batterie → BPGA (Boîtier de Protection et de Gestion de l’Alimentation) → BSM + BSI

Le BPGA, situé sur la borne positive de la batterie, assure la distribution principale vers les deux boîtiers de servitude. Un problème au niveau du BPGA peut donc impacter simultanément le BSM et le BSI, provoquant des symptômes multiples et difficiles à diagnostiquer sans outil adapté.

Symptômes de panne BSI et BSM

Identifier le module en cause est la première étape d’un diagnostic efficace. Le tableau ci-dessous récapitule les symptômes les plus fréquents et le boîtier probablement responsable :

Attention : un non-démarrage peut être causé par le BSM (relais démarreur défaillant) ou par le BSI (code antidémarrage non transmis). Un passage à la valise diagnostique permet de trancher rapidement.

Références BSM et véhicules compatibles

Voici les références BSM les plus courantes rencontrées sur les véhicules PSA / Stellantis :

Ces références sont indicatives. Vérifiez systématiquement la référence inscrite sur votre BSM actuel avant de commander une pièce de remplacement, car des variantes existent selon le millésime, la motorisation et le niveau d’équipement du véhicule.

Programmation et remplacement du BSI et du BSM

Remplacement du BSM

Le remplacement d’un BSM varie selon le modèle et la génération du boîtier. Certains BSM, notamment les modèles AB2 les plus anciens, sont plug-and-play : il suffit de déposer l’ancien module, de connecter le nouveau et de réinitialiser les défauts à la valise. En revanche, les BSM de génération R04 et B3 peuvent nécessiter une programmation via l’outil de diagnostic pour être reconnus par le BSI et le calculateur moteur. Dans tous les cas, il est recommandé de procéder à un effacement des codes défaut après le montage et de vérifier le bon fonctionnement de chaque circuit (ventilateur, démarreur, ABS, direction assistée).

Remplacement du BSI

Le remplacement d’un BSI est une opération nettement plus complexe. Comme expliqué précédemment, le BSI fait partie du trio antidémarrage BSI + calculateur moteur + neiman. La reprogrammation est obligatoire et doit être réalisée avec un outil de diagnostic constructeur (Diagbox / Planet) ou un équipement multimarque de niveau professionnel. Le processus comprend l’appairage du nouveau BSI au calculateur moteur, la configuration des clés de démarrage et la restauration des paramètres véhicule (kilométrage, VIN, options). Cette opération doit impérativement être confiée à un professionnel qualifié en électronique automobile.
